Instalacja elektryczna wiązka Quad ATV 150 HB okablowanie

Instalacja elektryczna dedykowana do chińskich Quadów ATV 150 HB. Może zostać zastosowana również w wielu innych Quadach, w tym celu należy porównać kostki podłączeniowe. Quady ATV 150 HB posiadały 2 rodzaje instalacji. Drugi rodzaj instalacji również posiadamy, jest on dostępny na innej z naszych aukcji! Towar fabrycznie nowy.

W zestawie:

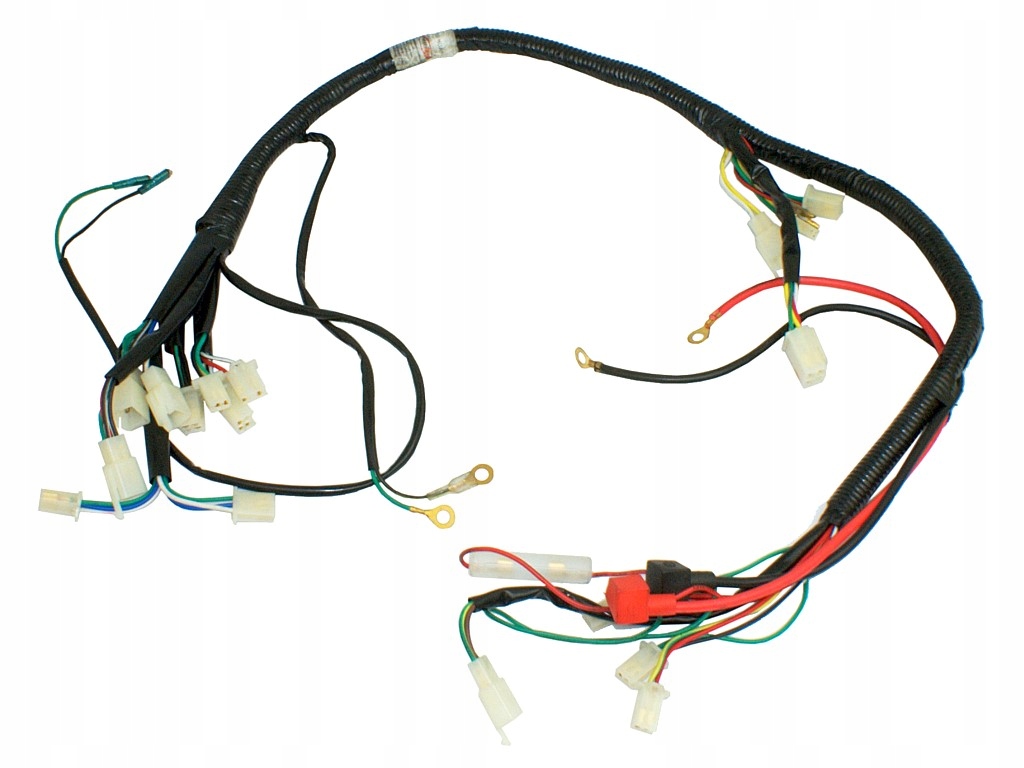

• Instalacja elektryczna widoczna na zdjęciach

Kostki podłączeniowe:

Przednia część pojazdu:

• Kostka żeńska 3-pinowa
• Kostka żeńska 3-pinowa
• Kostka żeńska 4-pinowa
• Kostka męska 6-pinowa
• Kostka żeńska 4-pinowa z 3 przewodami
• Kostka męska 4-pinowa z 2 przewodami
• Kostka żeńska 3-pinowa z 2 przewodami
• Kostka żeńska 2-pinowa
• Kostka męska 4-pinowa
• Przewód zielony zakończony konektorem oczkowym w koszulce razem z przewodem zakończonym końcówką żeńską płaską cewki zapłonowej
• 2 przewody w koszulce zakończone końcówkami żeńskimi płaskimi małymi

Środkowa część pojazdu:

• 2 przewody zakończone wsuwkami okrągłymi męskimi
• Kostka męska 4-pinowa z 3 przewodami
• Kostka żeńska 2-pinowa
• Kostka żeńska 4-pinowa z 3 przewodami
• Kostka żeńska duża 4-pinowa

Tylna część pojazdu:

• Obudowa z bezpiecznikiem
• Przewód akumulatora plusowy zakończony konektorem oczkowym
• Przewód akumulatora minusowy zakończony konektorem oczkowym
• Przewód czerwony zakończony konektorem oczkowym przekaźnika rozrusznika
• Przewód czarny zakończony konektorem oczkowym przekaźnika rozrusznika
• Kostka żeńska 2-pinowa
• Kostka żeńska 2-pinowa
• Kostka żeńska 2-pinowa
• Kostka męska 3-pinowa światła tylnego

Pasuje do:

• Quad ATV 150 HB
• Oraz do wielu innych Quadów

Przed zakupem porównaj z oryginałem, ponieważ w Quadach ATV 150 HB występowały 2 rodzaje instalacji!!!
